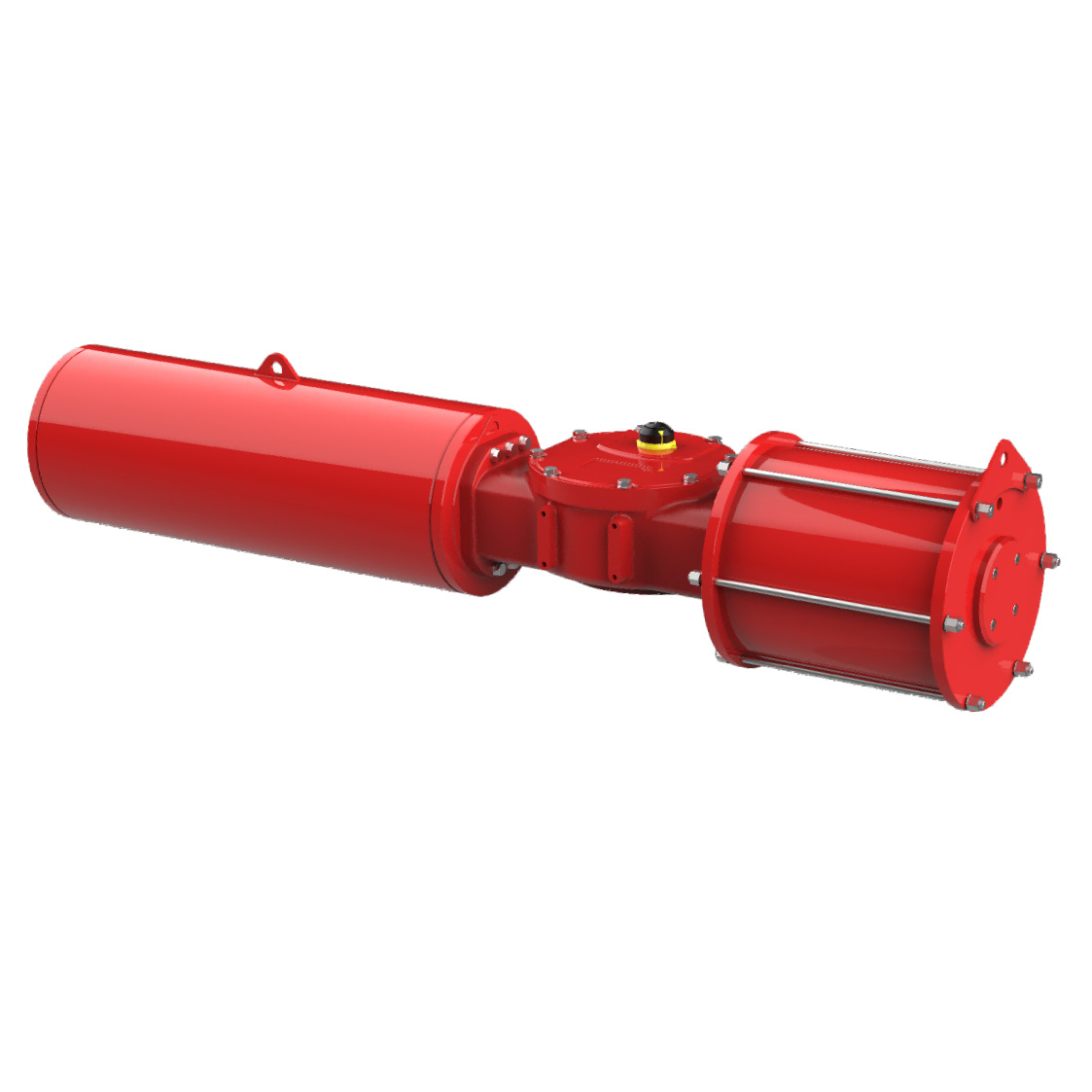

Actionneur de joug de Scotch Heavy Duty, est une sorte d'actionneur pneumatique de piston de trait angulaire, de conception de l'actionneur pneumatique de type joug est délicat et compact, solide et durable, adapté aux vannes à billes, vannes de papillon, vannes de bouchons et autres vannes applicables à l'angle de 90 ° du commutateur ou de la commande de régulation.
1. Introduction du produit
Les actionneurs Scotch Yoke automatisent principalement les opérations de valve. Ils convertissent efficacement le mouvement linéaire en rotation. Le mécanisme de joug de Scotch de base se compose d'un bloc coulissant qui se déplace dans un joug fixe. Cette interaction entre le bloc coulissant et le joug est cruciale pour le fonctionnement de l'actionneur. Au fur et à mesure que le piston se déplace, il pousse le bloc coulissant le long du joug, créant un mouvement de rotation. Cette conception permet l'actionnement lisse et contrôlé.
2. Paramètre du produit (spécification)
Modèle: série JHD
Couple de sortie d'extrémité à ressort: 424n.m - 81421n.m
Structure: joug scotch
Application: soupape à billes, vanne papillon, vanne de bouchons et autres vannes
Pression d'alimentation de l'air: 3 - 8 bar
Matériau du cylindre: acier au carbone
Matériau du corps central: fer ductile ou acier au carbone
Contrôle de la source d'air: à travers l'air comprimé filtré, pas besoin de lubrifier l'huile, l'huile doit s'adapter à NBR dans un état lubrifié.
Température ambiante applicable:
Standard -20 ℃ ~ 80 ℃
Basse température -40 ℃ ~ 80 ℃
Température élevée -15 ℃ ~ 150 ℃
Standard de la bride: ISO 5211
TRAVE tourné: 90 ° (+/- 5 °)
Life de service: Selon EN 15714-3
3. Caractéristiques du produit
Actuateur pneumatique de joug scotch JHD2E0410YS a les caractéristiques ci-dessous:
● Structure: Type de retour à printemps de gâchis écossais de travail lourd.
● Bas-friction, longue durée de vie selon EN 15714-3.
● Appliqué aux vannes de course angulaire, vannes à billes, vannes papillon, vannes de bouche et autres vannes.
● Frise de montage conformément à l'ISO 5211.
● revêtement de surface ductile ou en acier ductile de haute qualité par peinture.
● Certificat obtenu: Certificat ATEX, EAC, CE, SIL3, ISO9001: 2015.
● Produits haut de gamme, Excellente qualité, Système de certification complet.
● Tous les produits de l'usine subissent un test rigoureux, chaque individu est marqué d'un code de suivi pour une identification rapide et un service de suivi complet.
● Fonctionnel Modulaire: Pneumatique modulaire, modulaire à ressort, entraînement de logement modulaire et etc., tous les modules peuvent être assemblés et remplacés les uns avec les autres; Rendre le produit plus stable en performances et plus facile à entretenir.

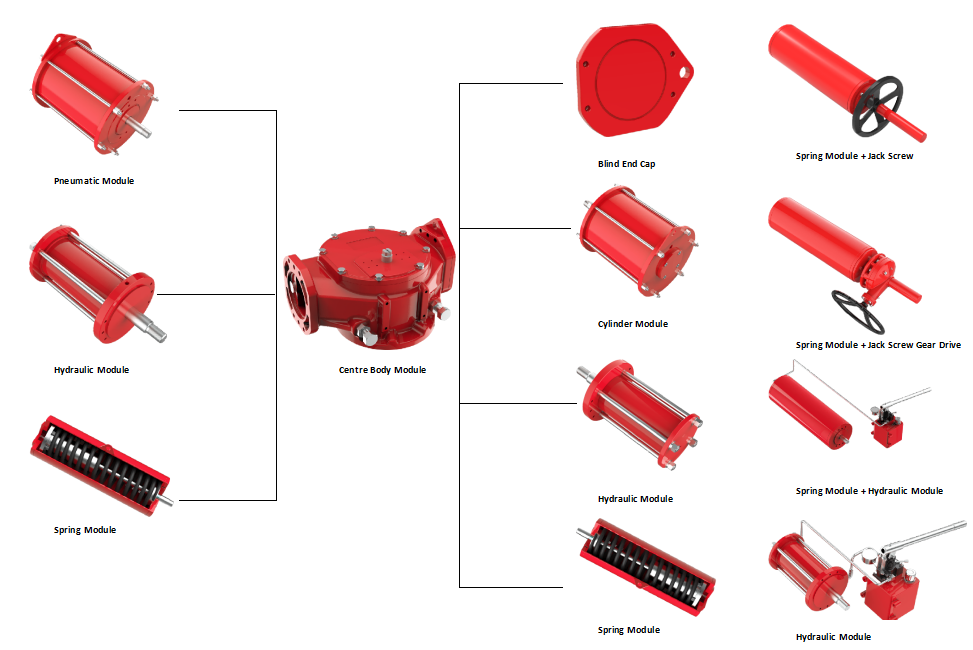

4. Option de module
FAQ
Q: Êtes-vous un fabricant ou une société commerciale?
R: Nous sommes un fabricant spécialisé dans les actionneurs pneumatiques et les opérateurs d'équipement depuis plus de 20 ans, à Taizhou, province du Zhejiang, en Chine.
Q: Si je suis intéressé par votre actionneur de joug de scotch lourd, quand puis-je recevoir votre devis?
R: Toutes vos demandes seront répondues dans les 24 heures.
Q: Pouvez-vous produire en fonction des propres dessins techniques du client?
R: Oui, nous proposons un service de personnalisation personnalisé.
