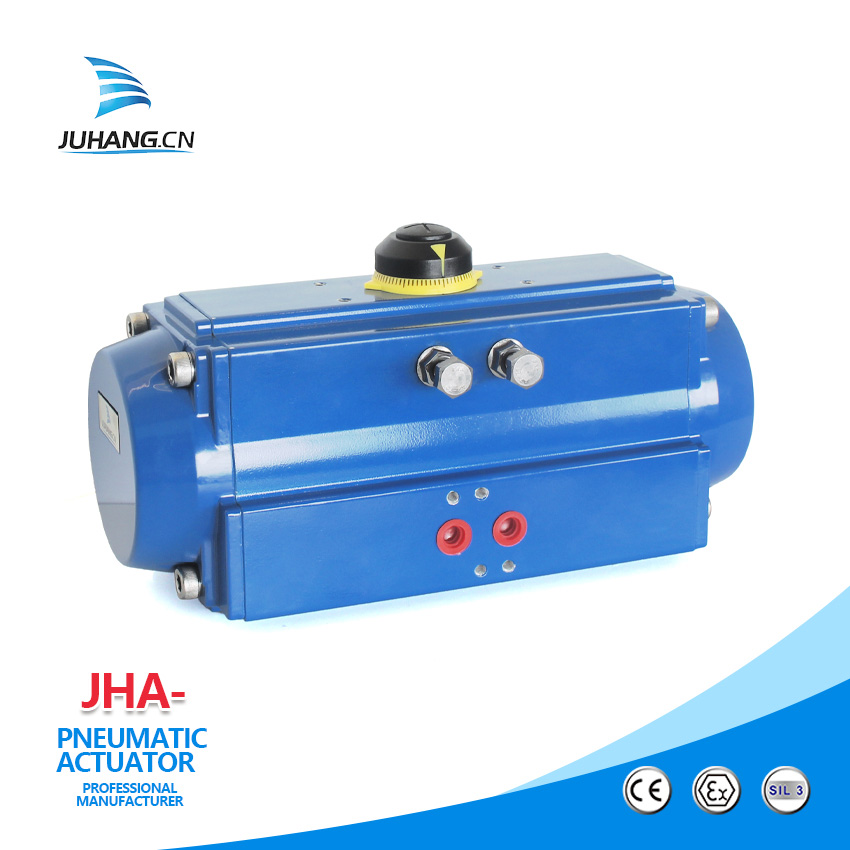

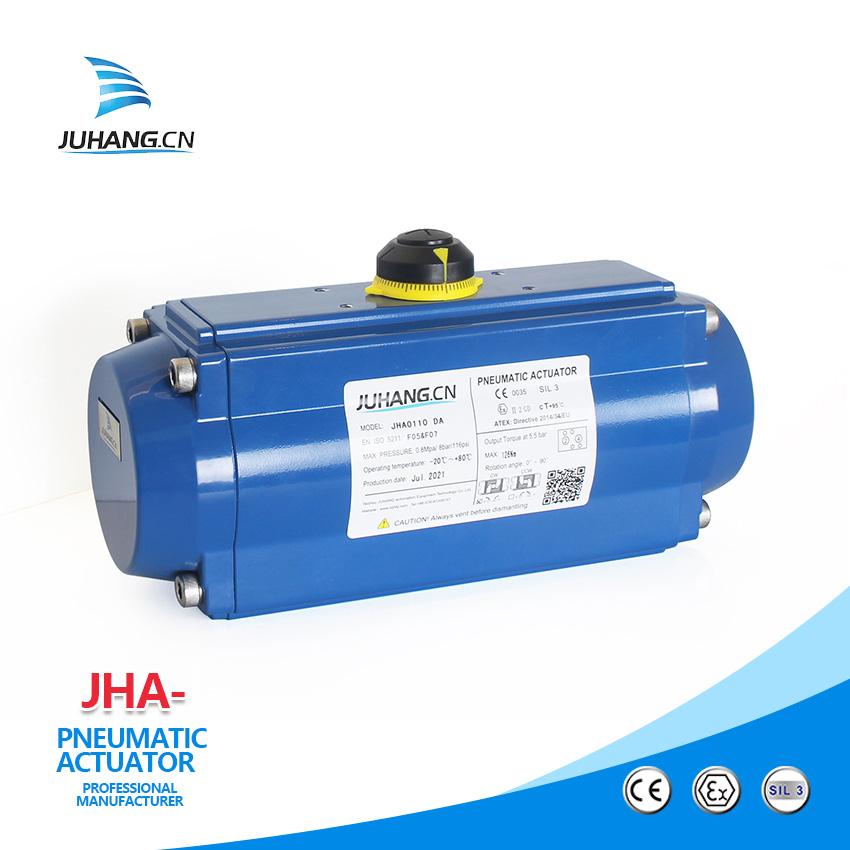

L'actionneur de vanne pneumatique est alimenté par de l'air comprimé, grâce au mouvement rectiligne de la crémaillère de piston pour entraîner la transmission à engrenages de l'arbre de sortie, l'actionneur de vanne pneumatique est largement utilisé dans les vannes à boisseau sphérique, les vannes papillon, les vannes à boisseau sphérique et autres interrupteurs et réglages de vannes à course d'angle, est l'appareil idéal pour réaliser le contrôle de l'automatisation des pipelines industriels
1.Présentation du produit
Actionneur de vanne pneumatique utilisant une technologie supérieure, après de nombreuses années de développement et de test, combiné le meilleur matériau anti-oxydation, résistant aux hautes et basses températures, les actionneurs pneumatiques sont une combinaison des dernières technologies et de matériaux pratiques pour développer et concevoir, fiabilité, se conformer aux dernières normes internationales
2. Paramètre de produit (spécification)
Modèle : JHA0012 DA - JHA8000 DA
Couple de sortie : 8 N.m - 10000 N.m
Structure : structure à crémaillère et pignon
Application : vanne à bille, vanne papillon, vanne à boisseau et autres vannes
Pression d'alimentation en air : 3 - 8 bar
Matériau du corps du cylindre : Alliage d'aluminium (revêtement de surface : anodisé dur)
Matériau du couvercle d'extrémité : alliage d'aluminium moulé sous pression (revêtement de surface : pulvérisation de poudre)
Contrôle de la source d'air : grâce à l'air comprimé filtré, pas besoin d'huile de lubrification, l'huile doit convenir au NBR dans des conditions lubrifiées.
Température ambiante applicable : Standard -20℃~80℃
Basse température -40℃~80℃
Haute température -15℃~120℃
Norme de bride : ISO 5211
Course de rotation : 0 - 90° (+/-5°)
Durée de vie : sans entretien et à faible frottement, durée de vie de l'interrupteur plus de 1 million de fois.
3.Caractéristiques du produit
L'actionneur de vanne pneumatique a les caractéristiques ci-dessous :
â— Structure : actionneur pneumatique compact à pignon et crémaillère.
â— Faible frottement, longue durée de vie et temps de commutation jusqu'à 1000 000 fois.
â— Appliqué aux vannes à course angulaire, vannes à bille, vannes papillon, vannes à boisseau et autres vannes.
â— Bride de montage conforme à la norme DIN/ISO5211, vanne de régulation à la norme NAMUR.
â— Matériau en alliage d'aluminium de haute qualité, revêtement de surface par anodisation dure, nodisation dure + téflon et autres options pour des demandes et des exigences particulières.
â— Certificat obtenu : certificat ATEX, CE, SIL3, ISO9001:2015.
â— Produits haut de gamme, excellente qualité, système de certification complet.
â— Tous les produits de l'usine sont soumis à des tests rigoureux, chaque individu est marqué d'un code de suivi pour une identification rapide et un service de suivi complet.
4. Détails du produit
La partie supérieure de l'actionneur de vanne pneumatique est conforme à l'installation standard VDI/VDE3845, ce qui est pratique pour l'installation du positionneur, de l'interrupteur de fin de course et d'autres accessoires.
La surface de montage inférieure (surface de connexion de la vanne) est conçue conformément à la norme ISO5211. Il peut être directement installé sur une commande manuelle ou une vanne.
5.Atelier d'usine
Juhang dispose d'équipements de traitement avancés, de machines CNC de haute précision, d'un centre d'usinage à quatre axes et d'une technologie de pointe, qui peuvent garantir la haute qualité des produits de précision. La société dispose également de laboratoires pour les instruments de test de haute précision. Une technologie sophistiquée et un système de gestion de la qualité strict. , rassemblant en outre des élites techniques professionnelles et une équipe technologique de pointe, tirant parti des nouvelles technologies, des nouveaux traitements et des nouveaux matériaux pour assurer la stabilité et la fiabilité de nos produits.
6. Inspection de qualité
Juhang dispose d'un système d'inspection strict, de l'équipement d'inspection le plus avancé et d'une gestion scientifique stricte, de sorte que chaque produit de Juhang puisse répondre à la sélection et aux exigences de divers clients.
7.Certification de l'entreprise
8.Exposition
9. FAQ
Q : Avez-vous des actionneurs pneumatiques pour l'environnement marin ou d'autres environnements difficiles ?
R : Oui, veuillez nous contacter pour plus de détails.
Q : Si je suis intéressé par votre actionneur pneumatique, quand je pourrai recevoir votre devis.
A: Toutes vos demandes recevront une réponse dans les 24 heures.
Q : Quel est le matériau des pièces d'étanchéité pour l'actionneur de vanne pneumatique ?
A:Pour le type normal, utilisez généralement le joint torique NBR, pour le type à haute température et le type à basse température, nous utilisons des matériaux spéciaux.
Q : Une forme spéciale peut-elle être personnalisée ?
R : Oui, veuillez nous contacter pour plus de détails.
Q : Quels modes de paiement votre entreprise accepte-t-elle ?
R : Nous acceptons la plupart des modes de paiement. Actuellement, le virement bancaire et la lettre de crédit sont les plus utilisés.
